粉煤灰磚生產(chǎn)線的蒸壓工藝

發(fā)布：admin　瀏覽：4721次

粉煤灰磚生產(chǎn)線的蒸壓工藝：

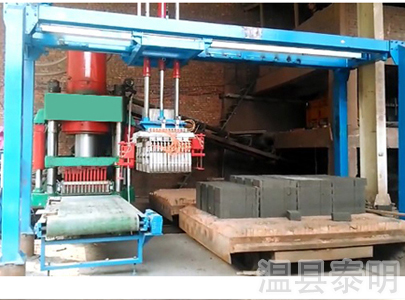

經(jīng)壓磚機制成的磚坯分放在蒸養(yǎng)小車上，進入編組靜養(yǎng)1.5-2小時（靜養(yǎng)的目的是磚坯經(jīng)過強壓過程的朔性回彈），進入蒸壓釜的操作按照以下程序：釜內抽真空0.5個小時，起壓時間1.5個小時，保壓蒸養(yǎng)4個小時，卸壓2個小時。注：釜內抽真空配置如果不用的話，起壓速度一定緩慢，避免坯體在釜內一猛受高溫出現(xiàn)爆裂。

年產(chǎn)量有3000萬，4000萬，6000萬，1億塊，1.2億塊磚，具體可以結合您的需求來配置生產(chǎn)線，歡迎來電索取報價 13503823685

粉煤灰磚的成型原理：

蒸養(yǎng)磚主要是依靠生石灰中的有效CaO和粉煤灰中SiO2在0.8Mpa以上壓力的飽和蒸汽（174.5℃以上）的條件下起熱合成反應。生成各種類型的硅酸鹽類膠凝物質,其中絕大部分為水化硅酸鈣和少量的硅酸鎂等，與骨料粉煤灰牢牢的膠結在一起，形成一定的結構強度。其反應過程：

CaO+H2O—Ca(OH)2+15.5千卡（拌有體膨）

Ca(OH) 2+ SiO2+（n-1）H2O 174.5℃飽和蒸汽　　　　　　CaO*SiO2 * nH2O(硅酸鈣)

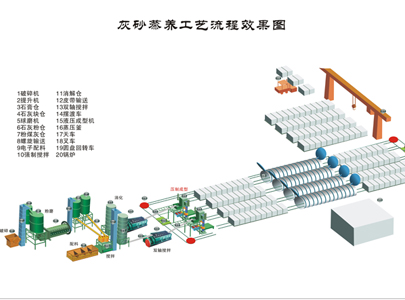

粉煤灰磚生產(chǎn)線
